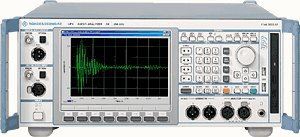

Звуковий аналізатор Rohde & Шварц UPV має можливість вимірювати як цифрові, так і аналогові інтерфейси. Хоча звукові сигнали в основному обробляються цифровим tdoay, аналогові технології залишається життєздатною альтернативою, яка продовжує бути підвищена.

R&S UPV виконує майже всі виміри, які відбуваються в аудіо-світі, починаючи від вимірювання частоти відповіді через спотворення і Спектральний дисплей для аналізу цифрових інтерфейсів. Кілька функцій вимірювань можуть бути виконані і одночасно відображатися; на відміну від багатьох інших аудіо-аналізаторів, всі вимірювання в діапазоні частот аудіо виконуються як справжні двоканальні вимірювання, різко час вимірювання для стерео додатків вдвічі.

Генератор UPV настільки ж універсальний, створюючи будь-які мислимі сигнали від синусоїдальний до шуму; Ці сигнали також може бути виведена з вибору користувачем номінальної частоти відповіді.

Генератори R&S UPV створюють широкий спектр аналогових і цифрових тестових сигналів (цифровий необхідний варіант B2):

● Синусоїдальний сигнали

● Міжмодуляція сигналів

● Вибух сигналів

● Шум

● Напруга постійного струму

● Двоканальний синусоїдальний сигналів

Аудіо аналізатор Rohde & в UPV забезпечує широкі функції вимірювань на аналогових і цифрових (опція B2) інтерфейсів:

● Вимірювання рівня

● Вибіркова Оцінка рівня

● Вимірювання СИНЯД або тис.

● Вимірювання спотворень (тис.)

● Коефіцієнт модуляції та DFD

● Вимірювання напруги постійного струму

● Вимірювання частоти, фази та групових затримок

● Функція сигналу

● ШПФ аналіз

R&S UPV є все в одному інструменті з інтегрованим управлінням ПК, що дозволяє легко транспортувати. Оскільки інструмент поставляється заводі готове, він просто повинен бути розпакований і включений до його може бути поміщений в службу. Периферійні пристрої не потрібні, оскільки все необхідне обладнання включене:

● Жорсткий диск

● CD/DVD комбо-привід

● Інтерфейс LAN

● Чотири USB-роз'єми

● З'єднувачі для клавіатури, миші, монітора та принтера

Гнучка експлуатація

● R&S UPV (Windows XP Embedded операційна система) оснащений сучасним і інтуїтивно зрозумілим інтерфейсом. Великий екран відіграє ключову роль не тільки для відображення результатів вимірювань. Всі параметри вносяться в панелі, які містять усі функції та параметри, які використовуються разом. Доступні п'ять різних параметрів екрана. Перемикання між цими екранами можливе за натискання клавіші, що дозволяє швидко отримати доступ до Індій-них панелей без Заклинювання відображення екрану. Розмір панелей і їх положення на екрані можуть бути змінені в будь-який час. Типові параметри інструмента, такі як конфігурація звукових інтерфейсів, розташовані в окремих панелях; Після того, як налаштування зроблені, вони можуть бути приховані для вимірювання, що залишився. Щоб полегшити завдання користувача, відображаються лише ті блоки функцій, які наразі потрібні; Усі інші блоки функцій залишаються у фоновому режимі. Наприклад, параметри розгортки відображаються на панелі "генератор" тільки після вибору функції розгортки. Весь прилад можна керувати через передню панель, де поворотний регулятор відіграє ключову роль. Використовуючи лише одну руку, користувачі можуть переходити в панелі. Функцію можна вибрати натисканням поворотного ручки. Числові значення можуть бути різноманітні безпосередньо за допомогою поворотного ручки, що має величезну перевагу при здійсненні коригувань. Softkeys в нижній частині екрану дозволяють швидкий доступ до мінливих функцій, наприклад, з графічним дисплеєм. Як і в додатках Windows, R&S® UPV також може експлуатуватися за допомогою зовнішньої клавіатури та/або миші. Так як операційна філософія легко зрозуміти, і оскільки аналогові та цифрові виміри виконуються аналогічним чином, користувачі можуть швидко освоїти інструмент роботи.

Всі результати вимірювань з першого погляду

● Відображення результатів вимірювань для одного або обох каналів і декількох функцій вимірювань

● Масштабовані графічні вікна, які можна переміщати на екран

● Кілька вимірювальних схем одночасно (наприклад, аналізи в частоті і часових доменах можуть бути відображені одночасно)

● Зчитування з графіки з вертикальними і горизонтальними курсором, а також суперпозиції і порівняння з лімітом лініями або збереженими результатами вимірювань

Аналізатори аудіо Rohde & Шварц UPV включають:

● Аналоговий

Аналізатор каналу oDual: до 250 кГц пропускної здатності

oGeneration синусоїдальний сигналів: до 185 кГц один канал (вимагає B1) і до 80 кГц двоканальний

офт-шумовий поверх:<>

Частотна частота (від 20 Гц до 20 кГц): ± 0.01 дБ

● Цифрові

Інтерфейс oAES/EBU: до 192 кГц показник вибірки

Намічних діапазон: > 170dB

● Функції:

oDual канал генерації сигналу

oDual канал аналіз
